TUBI MECCANICI – Prontuario Tecnico

Tubi meccanici di precisione: dimensioni, pesi e caratteristiche

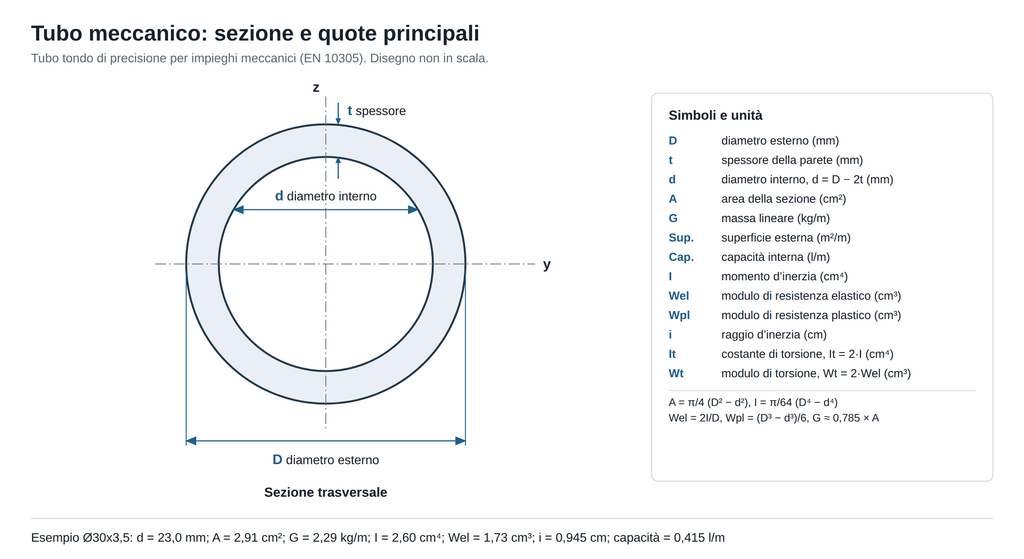

Tubi tondi di acciaio di precisione per impieghi meccanici (EN 10305), da Ø6 a Ø90 mm con spessori da 0,5 a 5 mm. Cerca per misura, ad esempio 30×3,5.

Cerca Diametro esterno (mm) Spessore (mm) Colonne

248 tubi trovati su 248

Tubo Ø x t (mm)	Ø int. (mm)	A (cm²)	Sup. (m²/m)	Capacità (l/m)	G (kg/m)	Peso 3 m (kg)	Peso 6 m (kg)	I (cm⁴)	Wel (cm³)	Wpl (cm³)	i (cm)	It (cm⁴)	Wt (cm³)
Ø6×0,5	5,0	0,0864	0,0188	0,0196	0,0678	0,20	0,41	0,00329	0,0110	0,0152	0,195	0,00659	0,0220
Ø6×0,8	4,4	0,131	0,0188	0,0152	0,103	0,31	0,62	0,00452	0,0151	0,0218	0,186	0,00904	0,0301
Ø6×1	4,0	0,157	0,0188	0,0126	0,123	0,37	0,74	0,00511	0,0170	0,0253	0,180	0,0102	0,0340
Ø6×1,2	3,6	0,181	0,0188	0,0102	0,142	0,43	0,85	0,00554	0,0185	0,0282	0,175	0,0111	0,0369
Ø6×1,5	3,0	0,212	0,0188	0,00707	0,166	0,50	1,00	0,00596	0,0199	0,0315	0,168	0,0119	0,0398
Ø6×1,8	2,4	0,238	0,0188	0,00452	0,186	0,56	1,12	0,00620	0,0207	0,0337	0,162	0,0124	0,0413
Ø6×2	2,0	0,251	0,0188	0,00314	0,197	0,59	1,18	0,00628	0,0209	0,0347	0,158	0,0126	0,0419
Ø7×0,5	6,0	0,102	0,0220	0,0283	0,0801	0,24	0,48	0,00542	0,0155	0,0212	0,230	0,0108	0,0310
Ø7×0,8	5,4	0,156	0,0220	0,0229	0,122	0,37	0,73	0,00761	0,0217	0,0309	0,221	0,0152	0,0435
Ø7×1	5,0	0,188	0,0220	0,0196	0,148	0,44	0,89	0,00872	0,0249	0,0363	0,215	0,0174	0,0498
Ø7×1,2	4,6	0,219	0,0220	0,0166	0,172	0,52	1,03	0,00959	0,0274	0,0409	0,209	0,0192	0,0548
Ø7×1,5	4,0	0,259	0,0220	0,0126	0,203	0,61	1,22	0,0105	0,0301	0,0465	0,202	0,0211	0,0602
Ø7×1,8	3,4	0,294	0,0220	0,00908	0,231	0,69	1,39	0,0111	0,0318	0,0506	0,195	0,0223	0,0636
Ø7×2	3,0	0,314	0,0220	0,00707	0,247	0,74	1,48	0,0114	0,0325	0,0527	0,190	0,0228	0,0651
Ø8×0,5	7,0	0,118	0,0251	0,0385	0,0925	0,28	0,55	0,00832	0,0208	0,0282	0,266	0,0166	0,0416
Ø8×0,8	6,4	0,181	0,0251	0,0322	0,142	0,43	0,85	0,0119	0,0297	0,0416	0,256	0,0237	0,0594
Ø8×1	6,0	0,220	0,0251	0,0283	0,173	0,52	1,04	0,0137	0,0344	0,0493	0,250	0,0275	0,0687
Ø8×1,2	5,6	0,256	0,0251	0,0246	0,201	0,60	1,21	0,0153	0,0382	0,0561	0,244	0,0306	0,0764
Ø8×1,5	5,0	0,306	0,0251	0,0196	0,240	0,72	1,44	0,0170	0,0426	0,0645	0,236	0,0341	0,0852
Ø8×1,8	4,4	0,351	0,0251	0,0152	0,275	0,83	1,65	0,0183	0,0457	0,0711	0,228	0,0365	0,0913
Ø8×2	4,0	0,377	0,0251	0,0126	0,296	0,89	1,78	0,0188	0,0471	0,0747	0,224	0,0377	0,0942
Ø8×2,2	3,6	0,401	0,0251	0,0102	0,315	0,95	1,89	0,0193	0,0482	0,0776	0,219	0,0386	0,0964
Ø8×2,5	3,0	0,432	0,0251	0,00707	0,339	1,02	2,03	0,0197	0,0493	0,0808	0,214	0,0394	0,0985
Ø9×0,5	8,0	0,134	0,0283	0,0503	0,105	0,32	0,63	0,0121	0,0269	0,0362	0,301	0,0242	0,0538
Ø9×0,8	7,4	0,206	0,0283	0,0430	0,162	0,49	0,97	0,0175	0,0389	0,0540	0,291	0,0350	0,0777
Ø9×1	7,0	0,251	0,0283	0,0385	0,197	0,59	1,18	0,0204	0,0454	0,0643	0,285	0,0408	0,0908
Ø9×1,2	6,6	0,294	0,0283	0,0342	0,231	0,69	1,39	0,0229	0,0509	0,0736	0,279	0,0458	0,102
Ø9×1,5	6,0	0,353	0,0283	0,0283	0,277	0,83	1,66	0,0258	0,0574	0,0855	0,270	0,0517	0,115
Ø9×1,8	5,4	0,407	0,0283	0,0229	0,320	0,96	1,92	0,0280	0,0623	0,0953	0,262	0,0561	0,125
Ø9×2	5,0	0,440	0,0283	0,0196	0,345	1,03	2,07	0,0291	0,0648	0,101	0,257	0,0583	0,130
Ø9×2,2	4,6	0,470	0,0283	0,0166	0,369	1,11	2,21	0,0300	0,0667	0,105	0,253	0,0600	0,133
Ø9×2,5	4,0	0,511	0,0283	0,0126	0,401	1,20	2,41	0,0309	0,0688	0,111	0,246	0,0619	0,138
Ø9×2,8	3,4	0,545	0,0283	0,00908	0,428	1,28	2,57	0,0316	0,0701	0,115	0,241	0,0631	0,140
Ø10×0,5	9,0	0,149	0,0314	0,0636	0,117	0,35	0,70	0,0169	0,0338	0,0452	0,336	0,0338	0,0675
Ø10×0,8	8,4	0,231	0,0314	0,0554	0,182	0,55	1,09	0,0246	0,0493	0,0679	0,326	0,0493	0,0986
Ø10×1	8,0	0,283	0,0314	0,0503	0,222	0,67	1,33	0,0290	0,0580	0,0813	0,320	0,0580	0,116
Ø10×1,2	7,6	0,332	0,0314	0,0454	0,260	0,78	1,56	0,0327	0,0654	0,0935	0,314	0,0654	0,131
Ø10×1,5	7,0	0,401	0,0314	0,0385	0,314	0,94	1,88	0,0373	0,0746	0,110	0,305	0,0746	0,149
Ø10×1,8	6,4	0,464	0,0314	0,0322	0,364	1,09	2,18	0,0409	0,0817	0,123	0,297	0,0817	0,163
Ø10×2	6,0	0,503	0,0314	0,0283	0,395	1,19	2,37	0,0427	0,0855	0,131	0,292	0,0855	0,171
Ø10×2,2	5,6	0,539	0,0314	0,0246	0,423	1,27	2,54	0,0443	0,0885	0,137	0,287	0,0885	0,177
Ø10×2,5	5,0	0,589	0,0314	0,0196	0,462	1,39	2,77	0,0460	0,0920	0,146	0,280	0,0920	0,184
Ø10×2,8	4,4	0,633	0,0314	0,0152	0,497	1,49	2,98	0,0472	0,0945	0,152	0,273	0,0945	0,189
Ø10×3	4,0	0,660	0,0314	0,0126	0,518	1,55	3,11	0,0478	0,0957	0,156	0,269	0,0957	0,191
Ø12×0,5	11,0	0,181	0,0377	0,0950	0,142	0,43	0,85	0,0299	0,0499	0,0662	0,407	0,0598	0,0997
Ø12×0,8	10,4	0,281	0,0377	0,0849	0,221	0,66	1,33	0,0444	0,0739	0,101	0,397	0,0887	0,148
Ø12×1	10,0	0,346	0,0377	0,0785	0,271	0,81	1,63	0,0527	0,0878	0,121	0,391	0,105	0,176
Ø12×1,2	9,6	0,407	0,0377	0,0724	0,320	0,96	1,92	0,0601	0,100	0,141	0,384	0,120	0,200
Ø12×1,5	9,0	0,495	0,0377	0,0636	0,388	1,16	2,33	0,0696	0,116	0,167	0,375	0,139	0,232
Ø12×1,8	8,4	0,577	0,0377	0,0554	0,453	1,36	2,72	0,0773	0,129	0,189	0,366	0,155	0,258
Ø12×2	8,0	0,628	0,0377	0,0503	0,493	1,48	2,96	0,0817	0,136	0,203	0,361	0,163	0,272
Ø12×2,2	7,6	0,677	0,0377	0,0454	0,532	1,60	3,19	0,0854	0,142	0,215	0,355	0,171	0,285
Ø12×2,5	7,0	0,746	0,0377	0,0385	0,586	1,76	3,52	0,0900	0,150	0,231	0,347	0,180	0,300
Ø12×2,8	6,4	0,809	0,0377	0,0322	0,635	1,91	3,81	0,0936	0,156	0,244	0,340	0,187	0,312
Ø12×3	6,0	0,848	0,0377	0,0283	0,666	2,00	4,00	0,0954	0,159	0,252	0,335	0,191	0,318
Ø14×0,5	13,0	0,212	0,0440	0,133	0,166	0,50	1,00	0,0484	0,0691	0,0912	0,478	0,0968	0,138
Ø14×0,8	12,4	0,332	0,0440	0,121	0,260	0,78	1,56	0,0725	0,104	0,140	0,468	0,145	0,207
Ø14×1	12,0	0,408	0,0440	0,113	0,321	0,96	1,93	0,0868	0,124	0,169	0,461	0,174	0,248
Ø14×1,2	11,6	0,483	0,0440	0,106	0,379	1,14	2,27	0,0997	0,142	0,197	0,455	0,199	0,285
Ø14×1,5	11,0	0,589	0,0440	0,0950	0,462	1,39	2,77	0,117	0,167	0,235	0,445	0,233	0,333
Ø14×1,8	10,4	0,690	0,0440	0,0849	0,542	1,63	3,25	0,131	0,187	0,270	0,436	0,262	0,375
Ø14×2	10,0	0,754	0,0440	0,0785	0,592	1,78	3,55	0,139	0,199	0,291	0,430	0,279	0,399
Ø14×2,2	9,6	0,816	0,0440	0,0724	0,640	1,92	3,84	0,147	0,210	0,310	0,424	0,294	0,420
Ø14×2,5	9,0	0,903	0,0440	0,0636	0,709	2,13	4,25	0,156	0,223	0,336	0,416	0,313	0,447
Ø14×2,8	8,4	0,985	0,0440	0,0554	0,773	2,32	4,64	0,164	0,234	0,359	0,408	0,328	0,469
Ø14×3	8,0	1,04	0,0440	0,0503	0,814	2,44	4,88	0,168	0,241	0,372	0,403	0,337	0,481
Ø14×3,5	7,0	1,15	0,0440	0,0385	0,906	2,72	5,44	0,177	0,253	0,400	0,391	0,354	0,505
Ø15×0,5	14,0	0,228	0,0471	0,154	0,179	0,54	1,07	0,0599	0,0799	0,105	0,513	0,120	0,160
Ø15×0,8	13,4	0,357	0,0471	0,141	0,280	0,84	1,68	0,0902	0,120	0,161	0,503	0,180	0,241
Ø15×1	13,0	0,440	0,0471	0,133	0,345	1,03	2,07	0,108	0,144	0,196	0,496	0,217	0,289
Ø15×1,2	12,6	0,520	0,0471	0,125	0,408	1,22	2,45	0,125	0,166	0,229	0,490	0,250	0,333
Ø15×1,5	12,0	0,636	0,0471	0,113	0,499	1,50	2,99	0,147	0,196	0,275	0,480	0,293	0,391
Ø15×1,8	11,4	0,746	0,0471	0,102	0,586	1,76	3,52	0,166	0,221	0,316	0,471	0,331	0,442
Ø15×2	11,0	0,817	0,0471	0,0950	0,641	1,92	3,85	0,177	0,236	0,341	0,465	0,353	0,471
Ø15×2,2	10,6	0,885	0,0471	0,0882	0,694	2,08	4,16	0,187	0,249	0,364	0,459	0,373	0,497
Ø15×2,5	10,0	0,982	0,0471	0,0785	0,771	2,31	4,63	0,199	0,266	0,396	0,451	0,399	0,532
Ø15×2,8	9,4	1,07	0,0471	0,0694	0,842	2,53	5,05	0,210	0,280	0,424	0,443	0,420	0,560
Ø15×3	9,0	1,13	0,0471	0,0636	0,888	2,66	5,33	0,216	0,288	0,441	0,437	0,433	0,577
Ø15×3,5	8,0	1,26	0,0471	0,0503	0,993	2,98	5,96	0,228	0,305	0,477	0,425	0,457	0,609
Ø16×0,5	15,0	0,243	0,0503	0,177	0,191	0,57	1,15	0,0732	0,0915	0,120	0,548	0,146	0,183
Ø16×0,8	14,4	0,382	0,0503	0,163	0,300	0,90	1,80	0,111	0,138	0,185	0,538	0,221	0,277
Ø16×1	14,0	0,471	0,0503	0,154	0,370	1,11	2,22	0,133	0,166	0,225	0,532	0,266	0,333
Ø16×1,2	13,6	0,558	0,0503	0,145	0,438	1,31	2,63	0,154	0,192	0,263	0,525	0,308	0,384
Ø16×1,5	13,0	0,683	0,0503	0,133	0,536	1,61	3,22	0,182	0,227	0,317	0,515	0,363	0,454
Ø16×1,8	12,4	0,803	0,0503	0,121	0,630	1,89	3,78	0,206	0,257	0,365	0,506	0,411	0,514
Ø16×2	12,0	0,880	0,0503	0,113	0,691	2,07	4,15	0,220	0,275	0,395	0,500	0,440	0,550
Ø16×2,2	11,6	0,954	0,0503	0,106	0,749	2,25	4,49	0,233	0,291	0,423	0,494	0,466	0,582
Ø16×2,5	11,0	1,06	0,0503	0,0950	0,832	2,50	4,99	0,250	0,312	0,461	0,485	0,500	0,625
Ø16×2,8	10,4	1,16	0,0503	0,0849	0,911	2,73	5,47	0,264	0,330	0,495	0,477	0,529	0,661
Ø16×3	10,0	1,23	0,0503	0,0785	0,962	2,89	5,77	0,273	0,341	0,516	0,472	0,545	0,682
Ø16×3,5	9,0	1,37	0,0503	0,0636	1,08	3,24	6,48	0,289	0,362	0,561	0,459	0,579	0,724
Ø18×0,5	17,0	0,275	0,0565	0,227	0,216	0,65	1,30	0,105	0,117	0,153	0,619	0,211	0,234
Ø18×0,8	16,4	0,432	0,0565	0,211	0,339	1,02	2,03	0,160	0,178	0,237	0,609	0,320	0,356
Ø18×1	16,0	0,534	0,0565	0,201	0,419	1,26	2,51	0,194	0,215	0,289	0,602	0,387	0,430
Ø18×1,2	15,6	0,633	0,0565	0,191	0,497	1,49	2,98	0,225	0,250	0,339	0,595	0,449	0,499
Ø18×1,5	15,0	0,778	0,0565	0,177	0,610	1,83	3,66	0,267	0,296	0,409	0,586	0,534	0,593
Ø18×1,8	14,4	0,916	0,0565	0,163	0,719	2,16	4,31	0,304	0,338	0,474	0,576	0,608	0,676
Ø18×2	14,0	1,01	0,0565	0,154	0,789	2,37	4,73	0,327	0,363	0,515	0,570	0,653	0,726
Ø18×2,2	13,6	1,09	0,0565	0,145	0,857	2,57	5,14	0,347	0,386	0,553	0,564	0,695	0,772
Ø18×2,5	13,0	1,22	0,0565	0,133	0,956	2,87	5,74	0,375	0,417	0,606	0,555	0,750	0,834
Ø18×2,8	12,4	1,34	0,0565	0,121	1,05	3,15	6,30	0,399	0,444	0,654	0,546	0,798	0,887
Ø18×3	12,0	1,41	0,0565	0,113	1,11	3,33	6,66	0,414	0,459	0,684	0,541	0,827	0,919
Ø18×3,5	11,0	1,59	0,0565	0,0950	1,25	3,75	7,50	0,443	0,493	0,750	0,527	0,887	0,985
Ø20×1	18,0	0,597	0,0628	0,254	0,469	1,41	2,81	0,270	0,270	0,361	0,673	0,540	0,540
Ø20×1,2	17,6	0,709	0,0628	0,243	0,556	1,67	3,34	0,314	0,314	0,425	0,666	0,629	0,629
Ø20×1,5	17,0	0,872	0,0628	0,227	0,684	2,05	4,10	0,375	0,375	0,514	0,656	0,751	0,751
Ø20×1,8	16,4	1,03	0,0628	0,211	0,808	2,42	4,85	0,430	0,430	0,598	0,647	0,861	0,861
Ø20×2	16,0	1,13	0,0628	0,201	0,888	2,66	5,33	0,464	0,464	0,651	0,640	0,927	0,927
Ø20×2,2	15,6	1,23	0,0628	0,191	0,966	2,90	5,80	0,495	0,495	0,701	0,634	0,989	0,989
Ø20×2,5	15,0	1,37	0,0628	0,177	1,08	3,24	6,48	0,537	0,537	0,771	0,625	1,07	1,07
Ø20×3	14,0	1,60	0,0628	0,154	1,26	3,78	7,56	0,597	0,597	0,876	0,610	1,19	1,19
Ø22×1	20,0	0,660	0,0691	0,314	0,518	1,55	3,11	0,365	0,331	0,441	0,743	0,729	0,663
Ø22×1,2	19,6	0,784	0,0691	0,302	0,616	1,85	3,70	0,425	0,387	0,520	0,737	0,851	0,774
Ø22×1,5	19,0	0,966	0,0691	0,284	0,758	2,27	4,55	0,510	0,464	0,631	0,727	1,02	0,928
Ø22×1,8	18,4	1,14	0,0691	0,266	0,897	2,69	5,38	0,587	0,534	0,736	0,717	1,17	1,07
Ø22×2	18,0	1,26	0,0691	0,254	0,986	2,96	5,92	0,635	0,577	0,803	0,711	1,27	1,15
Ø22×2,2	17,6	1,37	0,0691	0,243	1,07	3,21	6,42	0,679	0,617	0,866	0,704	1,36	1,23
Ø22×2,5	17,0	1,53	0,0691	0,227	1,20	3,60	7,20	0,740	0,673	0,956	0,695	1,48	1,35
Ø22×3	16,0	1,79	0,0691	0,201	1,41	4,23	8,46	0,828	0,753	1,09	0,680	1,66	1,51
Ø25×1	23,0	0,754	0,0785	0,415	0,592	1,78	3,55	0,544	0,435	0,576	0,849	1,09	0,870
Ø25×1,2	22,6	0,897	0,0785	0,401	0,704	2,11	4,22	0,637	0,510	0,680	0,843	1,27	1,02
Ø25×1,5	22,0	1,11	0,0785	0,380	0,869	2,61	5,21	0,768	0,614	0,830	0,833	1,54	1,23
Ø25×1,8	21,4	1,31	0,0785	0,360	1,03	3,09	6,18	0,888	0,710	0,971	0,823	1,78	1,42
Ø25×2	21,0	1,45	0,0785	0,346	1,13	3,39	6,78	0,963	0,770	1,06	0,816	1,93	1,54
Ø25×2,2	20,6	1,58	0,0785	0,333	1,24	3,72	7,44	1,03	0,827	1,15	0,810	2,07	1,65
Ø25×2,5	20,0	1,77	0,0785	0,314	1,39	4,17	8,34	1,13	0,906	1,27	0,800	2,26	1,81
Ø25×3	19,0	2,07	0,0785	0,284	1,63	4,89	9,78	1,28	1,02	1,46	0,785	2,56	2,04
Ø30×1	28,0	0,911	0,0942	0,616	0,715	2,15	4,29	0,959	0,639	0,841	1,03	1,92	1,28
Ø30×1,2	27,6	1,09	0,0942	0,598	0,852	2,56	5,11	1,13	0,752	0,996	1,02	2,26	1,50
Ø30×1,5	27,0	1,34	0,0942	0,573	1,05	3,15	6,30	1,37	0,912	1,22	1,01	2,73	1,82
Ø30×1,8	26,4	1,59	0,0942	0,547	1,25	3,75	7,50	1,59	1,06	1,43	0,999	3,18	2,12
Ø30×2	26,0	1,76	0,0942	0,531	1,38	4,14	8,28	1,73	1,16	1,57	0,992	3,47	2,31
Ø30×2,2	25,6	1,92	0,0942	0,515	1,51	4,53	9,06	1,87	1,25	1,70	0,986	3,74	2,49
Ø30×2,5	25,0	2,16	0,0942	0,491	1,70	5,10	10,2	2,06	1,37	1,90	0,976	4,12	2,74
Ø30×3	24,0	2,54	0,0942	0,452	2,00	6,00	12,0	2,35	1,56	2,20	0,960	4,69	3,13
Ø30×3,5	23,0	2,91	0,0942	0,415	2,29	6,87	13,7	2,60	1,73	2,47	0,945	5,20	3,47
Ø32×1	30,0	0,974	0,101	0,707	0,765	2,29	4,59	1,17	0,732	0,961	1,10	2,34	1,46
Ø32×1,2	29,6	1,16	0,101	0,688	0,911	2,73	5,47	1,38	0,862	1,14	1,09	2,76	1,72
Ø32×1,5	29,0	1,44	0,101	0,661	1,13	3,39	6,78	1,68	1,05	1,40	1,08	3,35	2,09
Ø32×1,8	28,4	1,71	0,101	0,633	1,34	4,02	8,04	1,95	1,22	1,64	1,07	3,91	2,44
Ø32×2	28,0	1,88	0,101	0,616	1,48	4,44	8,88	2,13	1,33	1,80	1,06	4,26	2,66
Ø32×2,2	27,6	2,06	0,101	0,598	1,62	4,86	9,72	2,30	1,44	1,96	1,06	4,60	2,87
Ø32×2,5	27,0	2,32	0,101	0,573	1,82	5,46	10,9	2,54	1,59	2,18	1,05	5,08	3,17
Ø32×3	26,0	2,73	0,101	0,531	2,15	6,45	12,9	2,90	1,82	2,53	1,03	5,81	3,63
Ø32×3,5	25,0	3,13	0,101	0,491	2,46	7,38	14,8	3,23	2,02	2,86	1,02	6,46	4,04
Ø35×1	33,0	1,07	0,110	0,855	0,838	2,51	5,03	1,54	0,883	1,16	1,20	3,09	1,77
Ø35×1,2	32,6	1,27	0,110	0,835	1,00	3,00	6,00	1,82	1,04	1,37	1,20	3,64	2,08
Ø35×1,5	32,0	1,58	0,110	0,804	1,24	3,72	7,44	2,22	1,27	1,68	1,19	4,44	2,54
Ø35×1,8	31,4	1,88	0,110	0,774	1,47	4,41	8,82	2,59	1,48	1,99	1,18	5,19	2,96
Ø35×2	31,0	2,07	0,110	0,755	1,63	4,89	9,78	2,83	1,62	2,18	1,17	5,67	3,24
Ø35×2,2	30,6	2,27	0,110	0,735	1,78	5,34	10,7	3,06	1,75	2,37	1,16	6,12	3,50
Ø35×2,5	30,0	2,55	0,110	0,707	2,00	6,00	12,0	3,39	1,94	2,65	1,15	6,78	3,87
Ø35×3	29,0	3,02	0,110	0,661	2,37	7,11	14,2	3,89	2,23	3,08	1,14	7,79	4,45
Ø35×3,5	28,0	3,46	0,110	0,616	2,72	8,16	16,3	4,35	2,49	3,49	1,12	8,70	4,97
Ø38×1	36,0	1,16	0,119	1,02	0,912	2,74	5,47	1,99	1,05	1,37	1,31	3,98	2,10
Ø38×1,2	35,6	1,39	0,119	0,995	1,09	3,27	6,54	2,35	1,24	1,63	1,30	4,70	2,47
Ø38×1,5	35,0	1,72	0,119	0,962	1,35	4,05	8,10	2,87	1,51	2,00	1,29	5,74	3,02
Ø38×1,8	34,4	2,05	0,119	0,929	1,61	4,83	9,66	3,36	1,77	2,36	1,28	6,72	3,54
Ø38×2	34,0	2,26	0,119	0,908	1,78	5,34	10,7	3,68	1,93	2,59	1,27	7,35	3,87
Ø38×2,2	33,6	2,47	0,119	0,887	1,94	5,82	11,6	3,98	2,09	2,82	1,27	7,96	4,19
Ø38×2,5	33,0	2,79	0,119	0,855	2,19	6,57	13,1	4,41	2,32	3,16	1,26	8,83	4,65
Ø38×3	32,0	3,30	0,119	0,804	2,59	7,77	15,5	5,09	2,68	3,68	1,24	10,2	5,36
Ø38×3,5	31,0	3,79	0,119	0,755	2,98	8,94	17,9	5,70	3,00	4,18	1,23	11,4	6,00
Ø38×4	30,0	4,27	0,119	0,707	3,35	10,1	20,1	6,26	3,29	4,65	1,21	12,5	6,59
Ø40×1	38,0	1,23	0,126	1,13	0,962	2,89	5,77	2,33	1,17	1,52	1,38	4,66	2,33
Ø40×1,2	37,6	1,46	0,126	1,11	1,15	3,45	6,90	2,76	1,38	1,81	1,37	5,51	2,76
Ø40×1,5	37,0	1,81	0,126	1,08	1,42	4,26	8,52	3,37	1,68	2,22	1,36	6,73	3,37
Ø40×1,8	36,4	2,16	0,126	1,04	1,70	5,10	10,2	3,95	1,97	2,63	1,35	7,90	3,95
Ø40×2	36,0	2,39	0,126	1,02	1,87	5,61	11,2	4,32	2,16	2,89	1,35	8,64	4,32
Ø40×2,2	35,6	2,61	0,126	0,995	2,05	6,15	12,3	4,68	2,34	3,15	1,34	9,36	4,68
Ø40×2,5	35,0	2,95	0,126	0,962	2,31	6,93	13,9	5,20	2,60	3,52	1,33	10,4	5,20
Ø40×3	34,0	3,49	0,126	0,908	2,74	8,22	16,4	6,01	3,00	4,12	1,31	12,0	6,01
Ø40×3,5	33,0	4,01	0,126	0,855	3,15	9,45	18,9	6,74	3,37	4,68	1,30	13,5	6,74
Ø40×4	32,0	4,52	0,126	0,804	3,55	10,6	21,3	7,42	3,71	5,21	1,28	14,8	7,42
Ø45×1	43,0	1,38	0,141	1,45	1,09	3,27	6,54	3,35	1,49	1,94	1,56	6,69	2,98
Ø45×1,2	42,6	1,65	0,141	1,43	1,30	3,90	7,80	3,96	1,76	2,30	1,55	7,93	3,52
Ø45×1,5	42,0	2,05	0,141	1,39	1,61	4,83	9,66	4,85	2,16	2,84	1,54	9,71	4,32
Ø45×1,8	41,4	2,44	0,141	1,35	1,92	5,76	11,5	5,71	2,54	3,36	1,53	11,4	5,07
Ø45×2	41,0	2,70	0,141	1,32	2,12	6,36	12,7	6,26	2,78	3,70	1,52	12,5	5,56
Ø45×2,2	40,6	2,96	0,141	1,29	2,32	6,96	13,9	6,79	3,02	4,03	1,52	13,6	6,04
Ø45×2,5	40,0	3,34	0,141	1,26	2,62	7,86	15,7	7,56	3,36	4,52	1,51	15,1	6,72
Ø45×3	39,0	3,96	0,141	1,19	3,11	9,33	18,7	8,77	3,90	5,30	1,49	17,5	7,80
Ø45×3,5	38,0	4,56	0,141	1,13	3,58	10,7	21,5	9,89	4,40	6,04	1,47	19,8	8,79
Ø45×4	37,0	5,15	0,141	1,08	4,04	12,1	24,2	10,9	4,86	6,75	1,46	21,9	9,71
Ø50×1	48,0	1,54	0,157	1,81	1,21	3,63	7,26	4,62	1,85	2,40	1,73	9,24	3,70
Ø50×1,2	47,6	1,84	0,157	1,78	1,44	4,32	8,64	5,48	2,19	2,86	1,73	11,0	4,38
Ø50×1,5	47,0	2,29	0,157	1,73	1,79	5,37	10,7	6,73	2,69	3,53	1,72	13,5	5,38
Ø50×1,8	46,4	2,73	0,157	1,69	2,14	6,42	12,8	7,93	3,17	4,18	1,71	15,9	6,34
Ø50×2	46,0	3,02	0,157	1,66	2,37	7,11	14,2	8,70	3,48	4,61	1,70	17,4	6,96
Ø50×2,2	45,6	3,30	0,157	1,63	2,59	7,77	15,5	9,46	3,78	5,03	1,69	18,9	7,56
Ø50×2,5	45,0	3,73	0,157	1,59	2,93	8,79	17,6	10,6	4,22	5,65	1,68	21,1	8,44
Ø50×3	44,0	4,43	0,157	1,52	3,48	10,4	20,9	12,3	4,91	6,64	1,67	24,6	9,82
Ø50×3,5	43,0	5,11	0,157	1,45	4,01	12,0	24,1	13,9	5,56	7,58	1,65	27,8	11,1
Ø50×4	42,0	5,78	0,157	1,39	4,54	13,6	27,2	15,4	6,16	8,49	1,63	30,8	12,3
Ø50×4,5	41,0	6,43	0,157	1,32	5,05	15,1	30,3	16,8	6,72	9,35	1,62	33,6	13,4
Ø55×1,2	52,6	2,03	0,173	2,17	1,59	4,77	9,54	7,34	2,67	3,47	1,90	14,7	5,34
Ø55×1,5	52,0	2,52	0,173	2,12	1,98	5,94	11,9	9,03	3,28	4,29	1,89	18,1	6,57
Ø55×1,8	51,4	3,01	0,173	2,07	2,36	7,08	14,2	10,7	3,87	5,10	1,88	21,3	7,75
Ø55×2	51,0	3,33	0,173	2,04	2,61	7,83	15,7	11,7	4,26	5,62	1,88	23,4	8,52
Ø55×2,2	50,6	3,65	0,173	2,01	2,86	8,58	17,2	12,7	4,63	6,14	1,87	25,5	9,26
Ø55×2,5	50,0	4,12	0,173	1,96	3,24	9,72	19,4	14,2	5,18	6,90	1,86	28,5	10,4
Ø55×3	49,0	4,90	0,173	1,89	3,85	11,6	23,1	16,6	6,04	8,12	1,84	33,2	12,1
Ø55×3,5	48,0	5,66	0,173	1,81	4,45	13,4	26,7	18,9	6,86	9,30	1,82	37,7	13,7
Ø55×4	47,0	6,41	0,173	1,73	5,03	15,1	30,2	21,0	7,62	10,4	1,81	41,9	15,2
Ø55×4,5	46,0	7,14	0,173	1,66	5,60	16,8	33,6	22,9	8,34	11,5	1,79	45,9	16,7
Ø60×1,2	57,6	2,22	0,188	2,61	1,74	5,22	10,4	9,58	3,19	4,15	2,08	19,2	6,39
Ø60×1,5	57,0	2,76	0,188	2,55	2,16	6,48	13,0	11,8	3,93	5,13	2,07	23,6	7,87
Ø60×1,8	56,4	3,29	0,188	2,50	2,58	7,74	15,5	13,9	4,65	6,10	2,06	27,9	9,30
Ø60×2	56,0	3,64	0,188	2,46	2,86	8,58	17,2	15,3	5,11	6,73	2,05	30,7	10,2
Ø60×2,2	55,6	3,99	0,188	2,43	3,14	9,42	18,8	16,7	5,57	7,35	2,05	33,4	11,1
Ø60×2,5	55,0	4,52	0,188	2,38	3,55	10,6	21,3	18,7	6,23	8,27	2,03	37,4	12,5
Ø60×3	54,0	5,37	0,188	2,29	4,22	12,7	25,3	21,9	7,29	9,76	2,02	43,8	14,6
Ø60×3,5	53,0	6,21	0,188	2,21	4,88	14,6	29,3	24,9	8,29	11,2	2,00	49,8	16,6
Ø60×4	52,0	7,04	0,188	2,12	5,52	16,6	33,1	27,7	9,24	12,6	1,98	55,5	18,5
Ø60×4,5	51,0	7,85	0,188	2,04	6,16	18,5	37,0	30,4	10,1	13,9	1,97	60,8	20,3
Ø60×5	50,0	8,64	0,188	1,96	6,78	20,3	40,7	32,9	11,0	15,2	1,95	65,9	22,0
Ø70×1,2	67,6	2,59	0,220	3,59	2,04	6,12	12,2	15,4	4,39	5,68	2,43	30,7	8,77
Ø70×1,5	67,0	3,23	0,220	3,53	2,53	7,59	15,2	18,9	5,41	7,04	2,42	37,9	10,8
Ø70×1,8	66,4	3,86	0,220	3,46	3,03	9,09	18,2	22,4	6,41	8,37	2,41	44,9	12,8
Ø70×2	66,0	4,27	0,220	3,42	3,35	10,1	20,1	24,7	7,06	9,25	2,41	49,4	14,1
Ø70×2,2	65,6	4,69	0,220	3,38	3,68	11,0	22,1	27,0	7,70	10,1	2,40	53,9	15,4
Ø70×2,5	65,0	5,30	0,220	3,32	4,16	12,5	25,0	30,2	8,64	11,4	2,39	60,5	17,3
Ø70×3	64,0	6,31	0,220	3,22	4,96	14,9	29,8	35,5	10,1	13,5	2,37	71,0	20,3
Ø70×3,5	63,0	7,31	0,220	3,12	5,74	17,2	34,4	40,5	11,6	15,5	2,35	81,1	23,2
Ø70×4	62,0	8,29	0,220	3,02	6,51	19,5	39,1	45,3	13,0	17,4	2,34	90,7	25,9
Ø70×4,5	61,0	9,26	0,220	2,92	7,27	21,8	43,6	49,9	14,3	19,3	2,32	99,8	28,5
Ø70×5	60,0	10,2	0,220	2,83	8,01	24,0	48,1	54,2	15,5	21,2	2,30	108	31,0
Ø80×1,2	77,6	2,97	0,251	4,73	2,33	6,99	14,0	23,1	5,77	7,45	2,79	46,1	11,5
Ø80×1,5	77,0	3,70	0,251	4,66	2,90	8,70	17,4	28,5	7,13	9,24	2,78	57,0	14,3
Ø80×1,8	76,4	4,42	0,251	4,58	3,47	10,4	20,8	33,8	8,46	11,0	2,77	67,6	16,9
Ø80×2	76,0	4,90	0,251	4,54	3,85	11,6	23,1	37,3	9,32	12,2	2,76	74,6	18,6
Ø80×2,2	75,6	5,38	0,251	4,49	4,22	12,7	25,3	40,7	10,2	13,3	2,75	81,4	20,4
Ø80×2,5	75,0	6,09	0,251	4,42	4,78	14,3	28,7	45,7	11,4	15,0	2,74	91,5	22,9
Ø80×3	74,0	7,26	0,251	4,30	5,70	17,1	34,2	53,9	13,5	17,8	2,72	108	26,9
Ø80×3,5	73,0	8,41	0,251	4,19	6,60	19,8	39,6	61,7	15,4	20,5	2,71	123	30,8
Ø80×4	72,0	9,55	0,251	4,07	7,50	22,5	45,0	69,1	17,3	23,1	2,69	138	34,6
Ø80×4,5	71,0	10,7	0,251	3,96	8,38	25,1	50,3	76,3	19,1	25,7	2,67	153	38,2
Ø80×5	70,0	11,8	0,251	3,85	9,25	27,8	55,5	83,2	20,8	28,2	2,66	166	41,6
Ø90×1,5	87,0	4,17	0,283	5,94	3,27	9,81	19,6	40,8	9,08	11,7	3,13	81,7	18,2
Ø90×1,8	86,4	4,99	0,283	5,86	3,92	11,8	23,5	48,5	10,8	14,0	3,12	97,0	21,6
Ø90×2	86,0	5,53	0,283	5,81	4,34	13,0	26,0	53,6	11,9	15,5	3,11	107	23,8
Ø90×2,2	85,6	6,07	0,283	5,75	4,76	14,3	28,6	58,5	13,0	17,0	3,11	117	26,0
Ø90×2,5	85,0	6,87	0,283	5,67	5,39	16,2	32,3	65,8	14,6	19,1	3,09	132	29,3
Ø90×3	84,0	8,20	0,283	5,54	6,44	19,3	38,6	77,7	17,3	22,7	3,08	155	34,5
Ø90×3,5	83,0	9,51	0,283	5,41	7,47	22,4	44,8	89,1	19,8	26,2	3,06	178	39,6
Ø90×4	82,0	10,8	0,283	5,28	8,48	25,4	50,9	100	22,3	29,6	3,04	200	44,5
Ø90×4,5	81,0	12,1	0,283	5,15	9,49	28,5	56,9	111	24,6	32,9	3,03	222	49,2
Ø90×5	80,0	13,4	0,283	5,03	10,5	31,5	63,0	121	26,9	36,2	3,01	242	53,8

Nessun tubo trovato. Prova con una misura come 30×3,5 oppure con il solo diametro, ad esempio 45.

Tubi tondi di precisione per impieghi meccanici, nelle misure dei tubi senza saldatura trafilati a freddo (EN 10305-1); le stesse misure sono in genere disponibili anche nei tubi saldati di precisione (EN 10305-2 ed EN 10305-3). Ø diametro esterno, t spessore, d = Ø − 2t diametro interno, A area, G massa lineare, Sup. superficie esterna per metro di lunghezza, Capacità volume interno per metro di lunghezza. I momento d’inerzia (uguale per tutti gli assi), Wel e Wpl moduli di resistenza elastico e plastico, i raggio d’inerzia, It costante di torsione (2·I), Wt modulo di resistenza a torsione (2·Wel). I valori sono calcolati dalle dimensioni nominali con acciaio a 7850 kg/m³ e le masse coincidono con le tabelle EN 10305 consultate. Il peso delle barre non comprende le tolleranze, che nei tubi di precisione sono ridotte ma esistono. Per Ø70 gli spessori da 3,5 a 5 mm sono ricavati per analogia con Ø60 e Ø80. Non tutte le combinazioni sono disponibili presso ogni produttore e per diametri e spessori maggiori occorre consultare il listino. Per le verifiche usa i valori della norma o del fornitore.

INDIETRO
