Travi IPE: dimensioni, pesi e caratteristiche statiche
Profili a doppio T ad ali parallele, da IPE 80 a IPE 600. Cerca per sigla o per altezza.
18 profili trovati su 18
| Profilo | h (mm) | b (mm) | tw (mm) | tf (mm) | r (mm) | A (cm²) | G (kg/m) | Peso 6 m (kg) | Peso 12 m (kg) | Iy (cm⁴) | Wel,y (cm³) | Wpl,y (cm³) | iy (cm) | Iz (cm⁴) | Wel,z (cm³) | Wpl,z (cm³) | iz (cm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 5 | 7,64 | 6,00 | 36,0 | 72,0 | 80,14 | 20,03 | 23,22 | 3,24 | 8,487 | 3,690 | 5,818 | 1,05 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 7 | 10,32 | 8,10 | 48,6 | 97,2 | 171,0 | 34,20 | 39,41 | 4,07 | 15,91 | 5,786 | 9,146 | 1,24 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 7 | 13,21 | 10,4 | 62,4 | 124,8 | 317,7 | 52,96 | 60,73 | 4,90 | 27,66 | 8,644 | 13,58 | 1,45 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 7 | 16,43 | 12,9 | 77,4 | 154,8 | 541,2 | 77,32 | 88,34 | 5,74 | 44,91 | 12,30 | 19,25 | 1,65 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 9 | 20,09 | 15,8 | 94,8 | 189,6 | 869,3 | 108,7 | 123,9 | 6,58 | 68,29 | 16,66 | 26,10 | 1,84 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 9 | 23,95 | 18,8 | 112,8 | 225,6 | 1317 | 146,3 | 166,4 | 7,42 | 100,8 | 22,16 | 34,60 | 2,05 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 12 | 28,48 | 22,4 | 134,4 | 268,8 | 1943 | 194,3 | 220,6 | 8,26 | 142,3 | 28,46 | 44,61 | 2,24 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 12 | 33,37 | 26,2 | 157,2 | 314,4 | 2772 | 252,0 | 285,4 | 9,11 | 204,8 | 37,24 | 58,11 | 2,48 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 15 | 39,12 | 30,7 | 184,2 | 368,4 | 3891 | 324,3 | 366,6 | 9,97 | 283,5 | 47,25 | 73,92 | 2,69 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 15 | 45,95 | 36,1 | 216,6 | 433,2 | 5790 | 428,9 | 484,0 | 11,23 | 419,7 | 62,18 | 96,95 | 3,02 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 15 | 53,81 | 42,2 | 253,2 | 506,4 | 8356 | 557,1 | 628,4 | 12,46 | 603,6 | 80,48 | 125,2 | 3,35 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 18 | 62,61 | 49,1 | 294,6 | 589,2 | 11.770 | 713,1 | 804,3 | 13,71 | 787,8 | 98,48 | 153,7 | 3,55 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 18 | 72,73 | 57,1 | 342,6 | 685,2 | 16.270 | 903,6 | 1019 | 14,95 | 1043 | 122,7 | 191,1 | 3,79 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 21 | 84,46 | 66,3 | 397,8 | 795,6 | 23.130 | 1156 | 1307 | 16,55 | 1317 | 146,4 | 229,0 | 3,95 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 21 | 98,82 | 77,6 | 465,6 | 931,2 | 33.740 | 1500 | 1702 | 18,48 | 1675 | 176,3 | 276,4 | 4,12 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 21 | 115,5 | 90,7 | 544,2 | 1.088,4 | 48.200 | 1928 | 2194 | 20,43 | 2141 | 214,1 | 335,9 | 4,31 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 24 | 134,4 | 106 | 636,0 | 1.272,0 | 67.120 | 2441 | 2787 | 22,35 | 2667 | 254,0 | 400,5 | 4,45 |
| IPE 600 | 600 | 220 | 12 | 19 | 24 | 156,0 | 122 | 732,0 | 1.464,0 | 92.080 | 3069 | 3512 | 24,30 | 3386 | 307,8 | 485,6 | 4,66 |

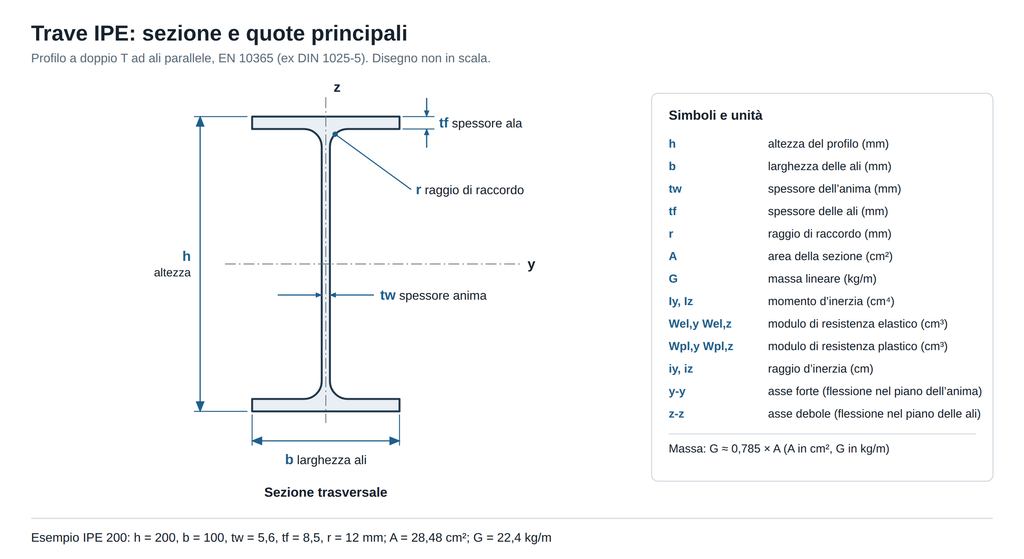

Profili IPE a doppio T ad ali parallele (EN 10365, ex DIN 1025-5). h altezza, b larghezza ali, tw spessore anima, tf spessore ali, r raggio di raccordo, A area, G massa lineare. Asse forte y-y e asse debole z-z: I momento d’inerzia, Wel modulo elastico, Wpl modulo plastico, i raggio d’inerzia. I valori sono calcolati dalle dimensioni nominali con acciaio a 7850 kg/m³ e coincidono con le tabelle dei produttori salvo differenze nell’ultima cifra. Il peso delle barre è calcolato su G e non comprende le tolleranze di laminazione. Per le verifiche strutturali usa i valori della norma o del fornitore.
